緣由: 自從開始做 ”電動遊園車” 之後,
很多潛在客戶都打電話來詢問
“電動搬運車”事宜,原因不外是:
 1.需要短途載貨。
 2.厭惡汽油味道。
 3.柴油貨車太大、太貴。
 4.特殊空間,無法使用燃油設備…等等。
衡量目前的情況,若能開發 “電動迷你貨車”
必定能符合小眾需求 (多數是量身訂做),
也許總價格會超出期望值 (10萬以上)(空車+電池),
但是想到每次充電費用少於 10 元 ,
還可以省下大量的燃料費及保養維修的費用,
長期下來(5年以上),還是很值得。

經過討論之後,歸納如下:
1.經常載重 200公斤以下,採用24V控制系統。
2.經常載重 500公斤以下,採用36V控制系統。
3.介於 200-500公斤之間,由客戶來決定採用24V或36V。
4.24V 與 36V 的差別:36V比較有力,耗電較大。
5.耗電較大的意思是:同樣的電池容量,使用時間較少。
6.載貨車斗:三種規格,內徑分別是 (小)70*90 公分 及 (中)77*115公分 及 (大)80*150公分。
7.電池容量 24V56AH 或 24V80AH 或 36V100AH (大約 1.3 - 3.6度電),每次充電花費 3.6度*2.5元/度= 9 元。
8.最高速度:定速 12 公里/小時,15公里/小時,18公里/小時。(符合慢車車速 25公里/小時 以下規定)
9.貨斗 及 電池容量 可以量身訂做。
10.輪胎採用實心胎(防爆胎),不用打氣,不用擔心破胎或刺穿。
11.本系列產品最大載重 500 公斤。

電動搬運車 : 樣品開發 (實測數據 2018/10/26)

初期樣品開發 (MT-401),速度測試結果如下:
1.(標準檔) 前進 18公里/小時。
2.(標準檔) 後退 8公里/小時。
3.(爬坡檔) 前進 9公里/小時。 (爬坡檔:輸出馬力增加一倍)
4.(爬坡檔) 後退 3公里/小時。

電動搬運車、電動迷你貨車 產品開發圖片:

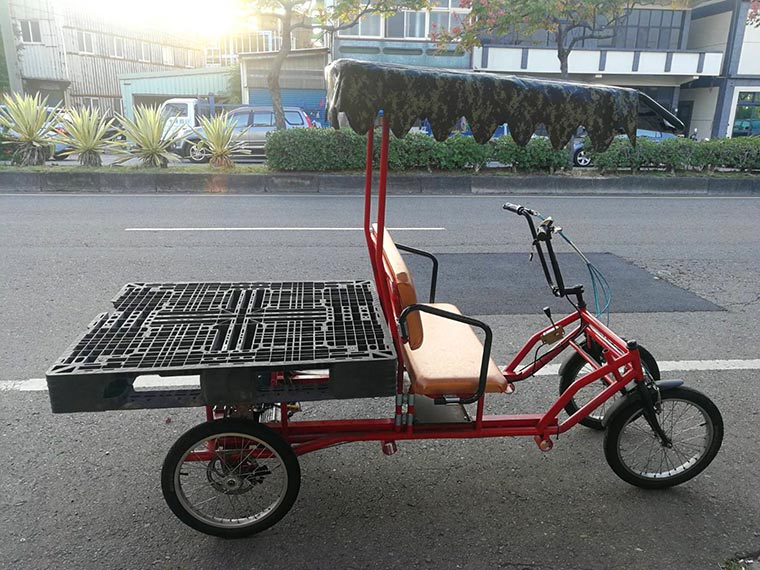

概念車-電動搬運車、電動迷你貨車

概念車: 四人電動遊園車(ETC-400),拆掉後座,放上棧板,增加爬坡檔,雛形。
(日期 2018/10/05)

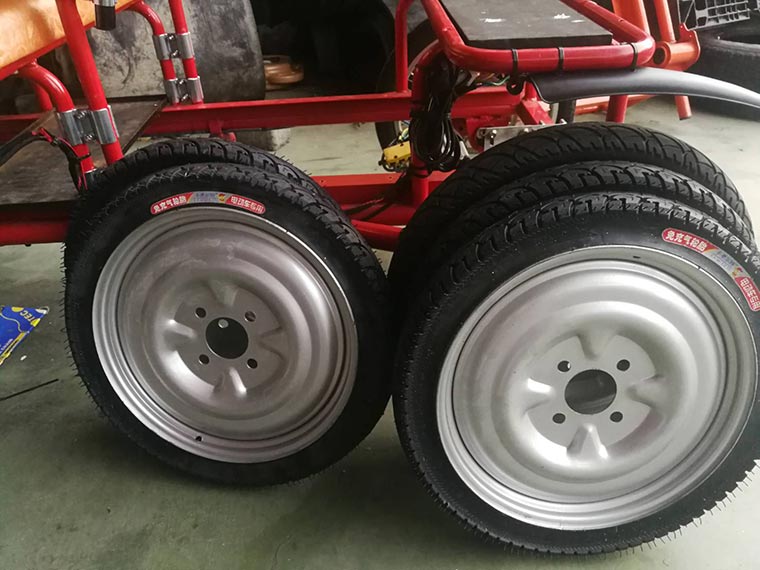

電動搬運車-實心輪胎 (免充氣,有防爆功能)

眾裡尋她千百度,實心輪胎 (免充氣,有防爆功能),每一輪可承受300公斤以上 (陸製)。(日期:2018/10/08)

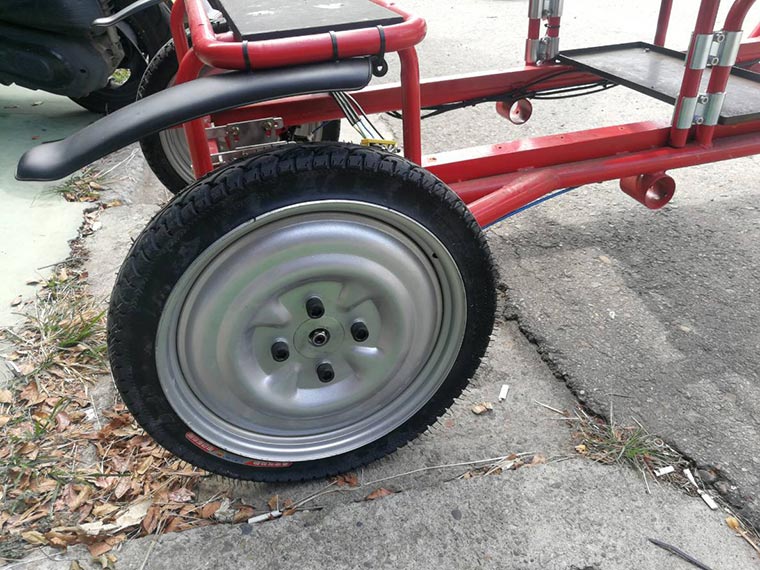

電動搬運車-後輪安裝實心輪胎

後輪安裝實心輪胎。(日期:2018/10/16)

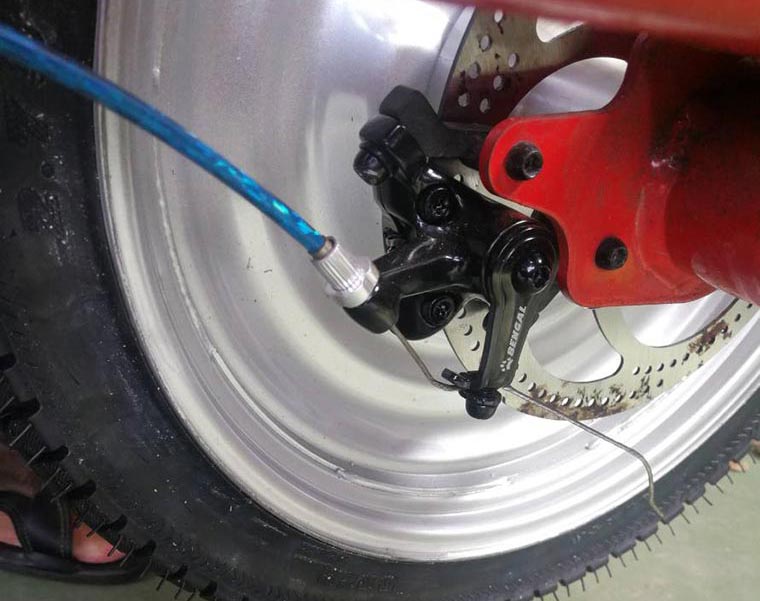

電動搬運車-後輪碟煞 (腳踏車零件)

後輪碟煞 (腳踏車零件)。(日期:2018/10/16)

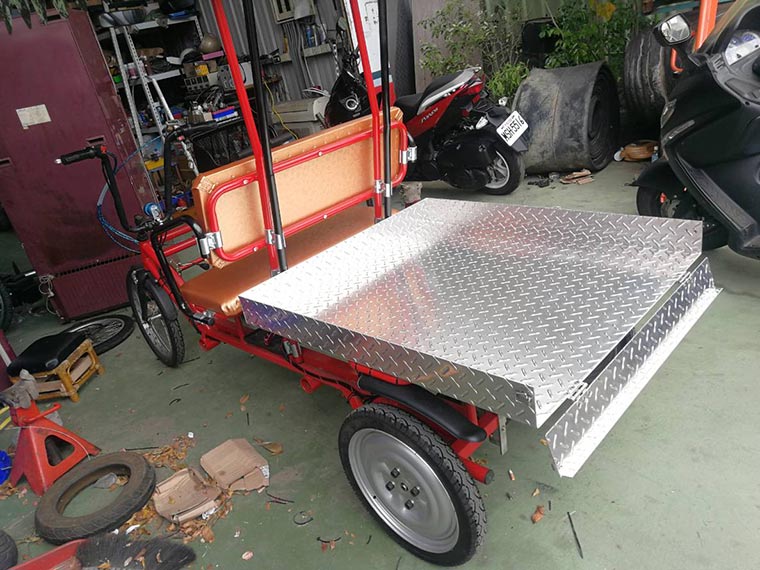

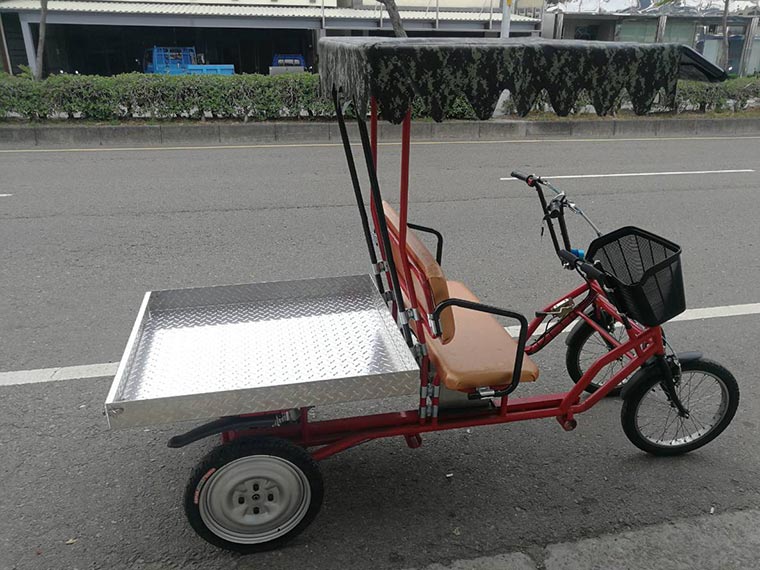

電動搬運車-鋁製車斗(小型)

車斗 (此樣品為鋁製 90*100公分)(實際出貨會使用鐵材 77x90 公分)(日期:2018/10/16)

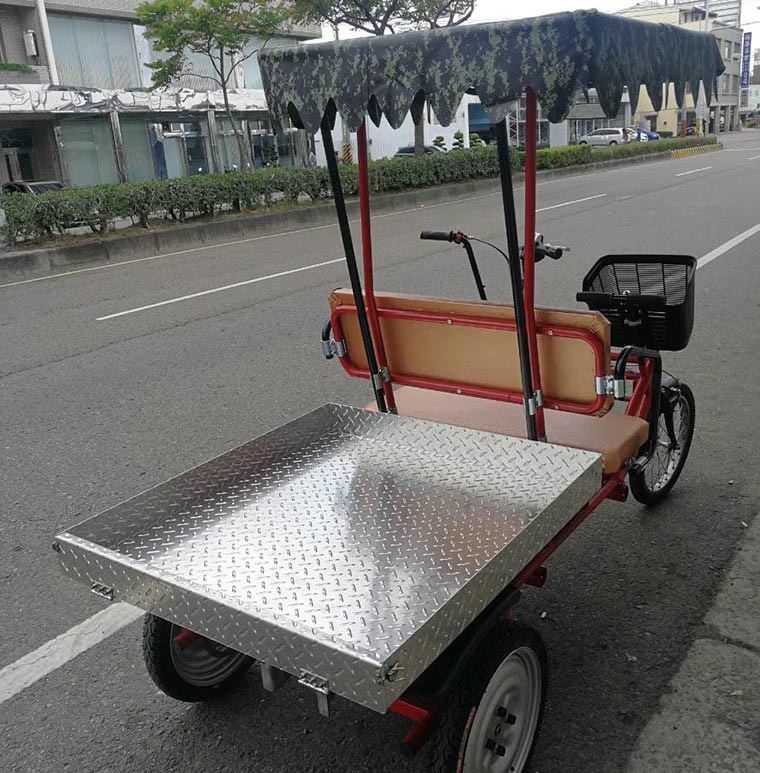

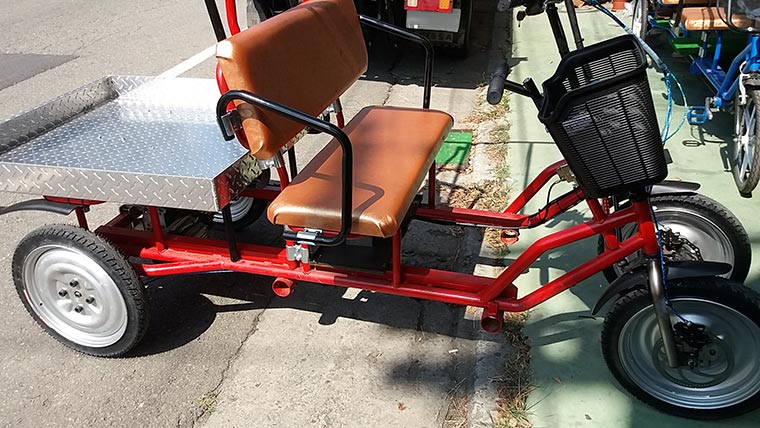

電動搬運車-搭配車斗及實心輪胎(後輪)

搭配車斗及實心輪胎(後輪),車頂篷也增加固定用鐵管補強。(日期:2018/10/16)

電動搬運車-載貨車斗尺寸

載貨車斗尺寸:
(小) 77*90 公分。
(中) 80*120 公分。
(大) 80*150 公分。

此樣品為 90*100公分(鋁製),示意圖。
(日期:2018/10/16)

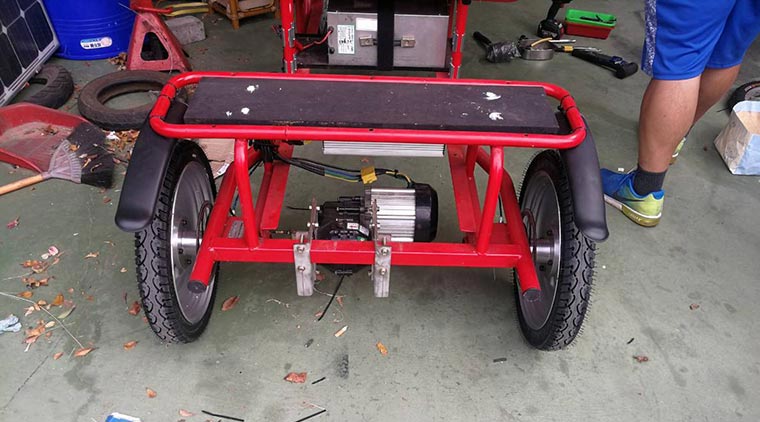

電動搬運車-直流無刷變頻馬達 DC Motor

直流無刷變頻馬達 DC Motor
24V 及 36V 系統採用 800瓦 直流馬達 或 1200瓦 直流馬達。
48V 系統採用 1500瓦 直流馬達(量身訂做款)。
(日期:2018/10/16)

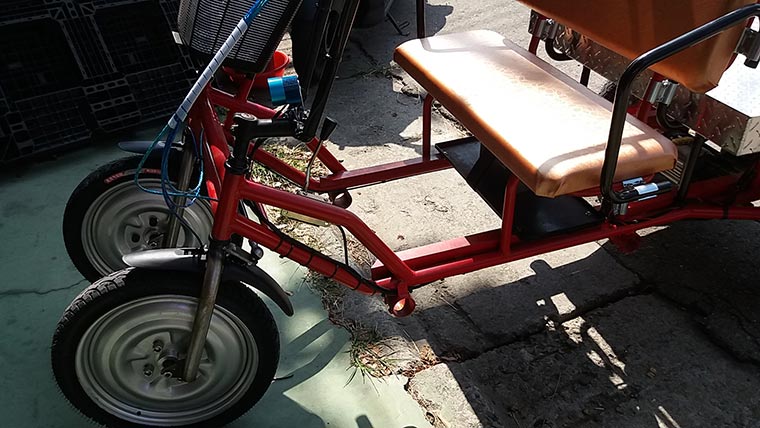

電動搬運車-訂製特別強壯前叉,以配合實心輪胎(防爆胎)及輪框

訂製"特別強壯前叉",以配合"防爆胎"(實心輪胎)及輪框。(日期:2018/10/25)

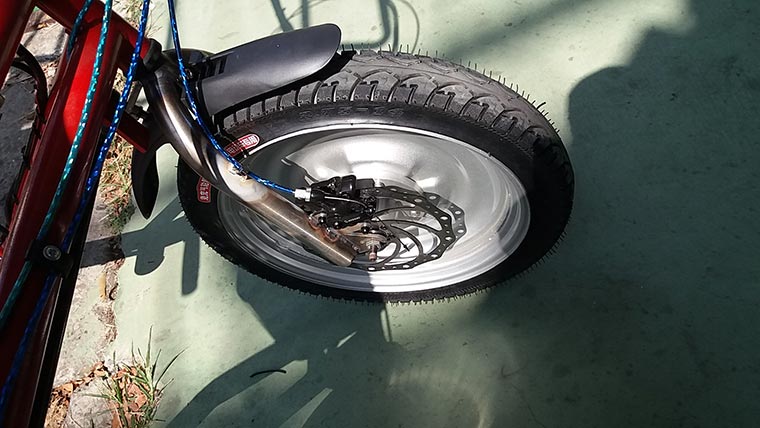

電動搬運車-前輪碟煞 (腳踏車零件)

前輪碟煞 (腳踏車零件)。(日期:2018/10/25)

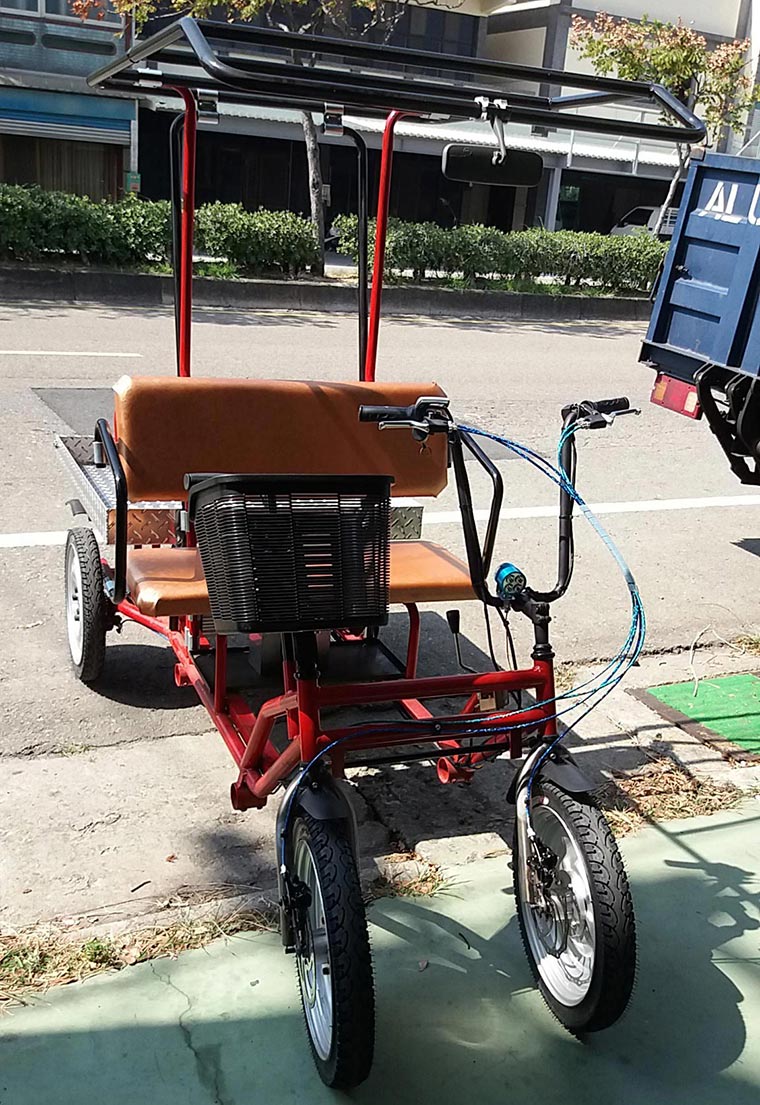

電動搬運車-前輪、後輪安裝實心胎 (防爆胎),車況

前輪、後輪安裝實心胎 (防爆胎),車況。(日期:2018/10/25)

電動搬運車-正面圖

電動搬運車-正面圖(日期:2018/10/26)

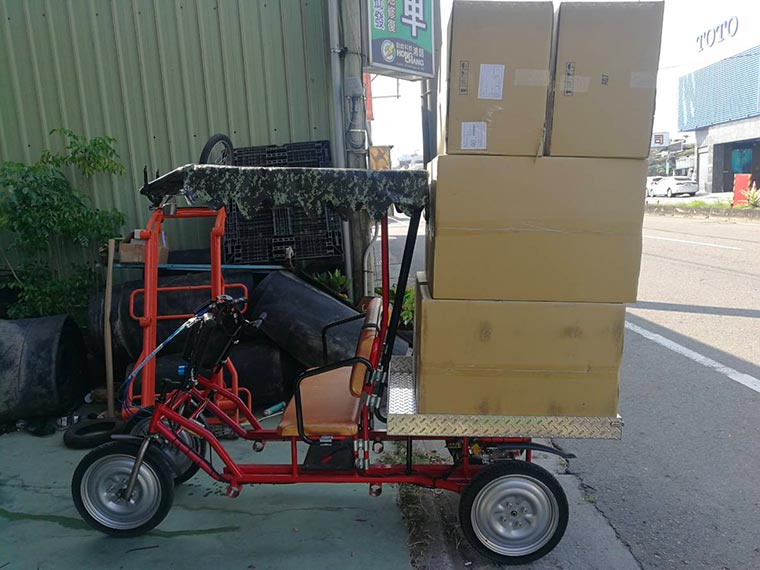

電動搬運車-載貨實況

電動搬運車-載貨實況(日期:2018/10/26)

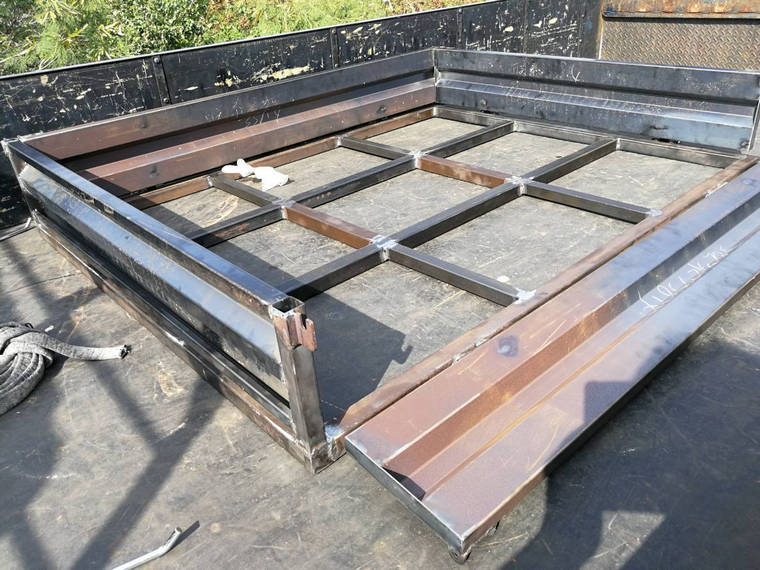

電動搬運車-訂製載貨車斗

訂製載貨車斗(日期:2018/12/06)

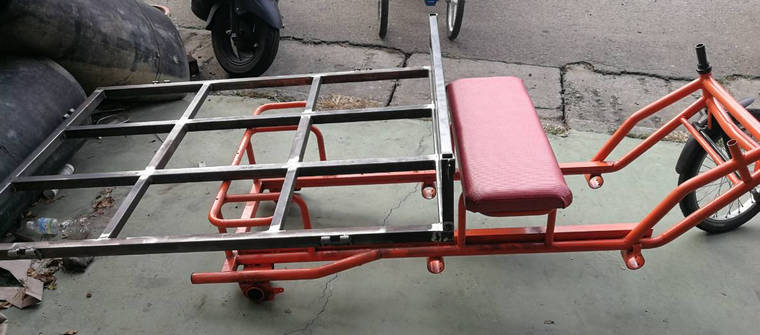

電動搬運車-載貨車斗 搭配 遊園車車架

電動搬運車 載貨車斗 搭配 遊園車車架(日期:2018/12/06)

電動搬運車-車斗尺寸

電動搬運車 車斗尺寸(日期:2018/12/13)

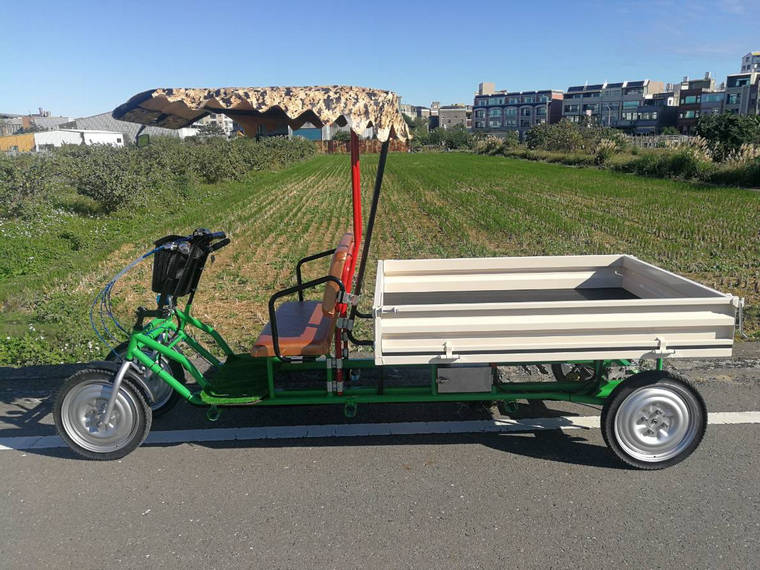

電動搬運車-新車架 (遊園車六人車架)

電動搬運車-新車架 (遊園車六人車架) (日期:2018/12/15)

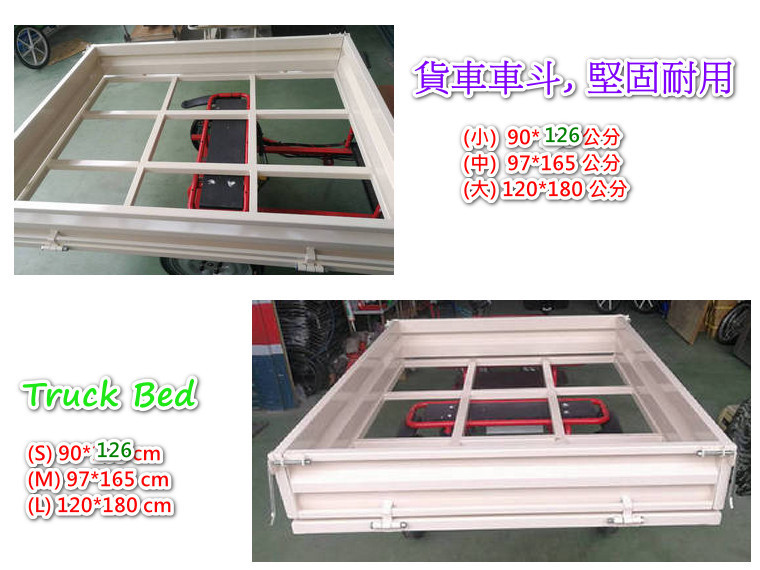

電動搬運車-新貨斗

電動搬運車-新貨斗(日期:2018/12/15)

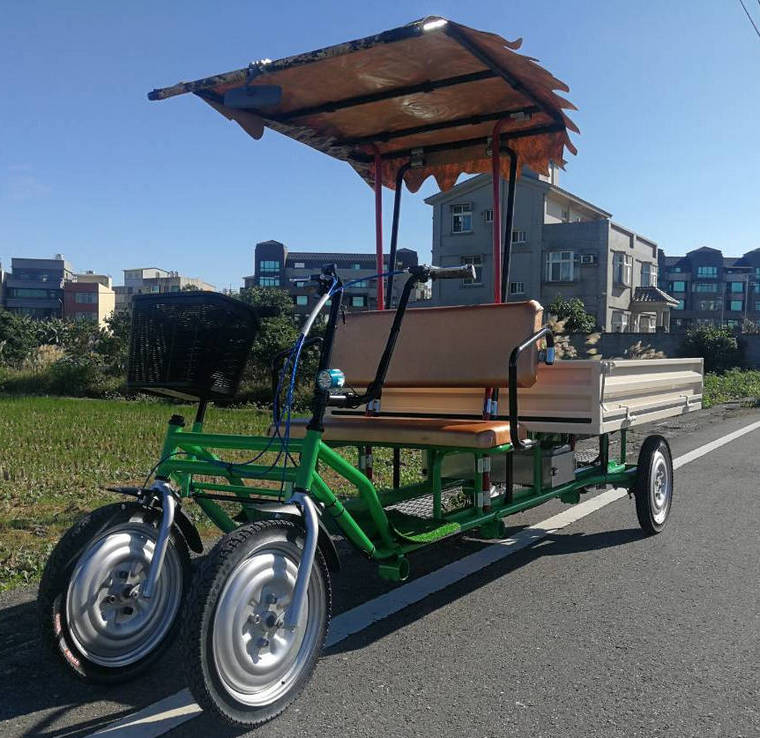

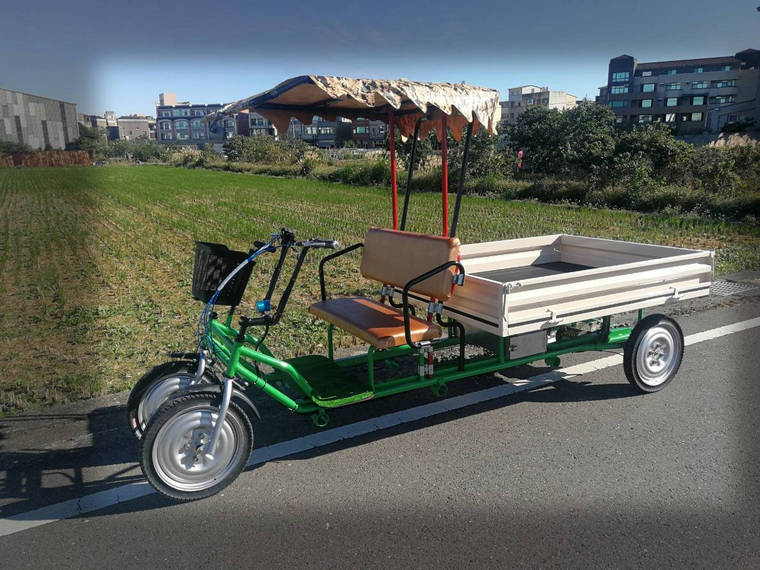

電動搬運車-開發完成

電動搬運車-開發完成 (日期:2018/12/15) (歷時兩個半月)

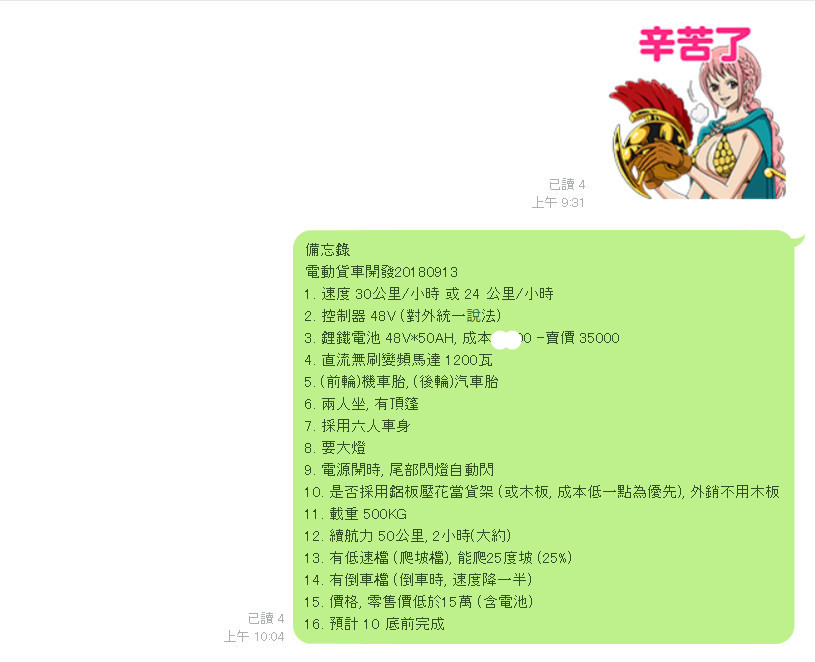

後記-電動搬運車-最早紀錄

後記-電動搬運車-最早紀錄 (日期:2018/09/13) (從構想到樣品完成-歷時3個月)

實際動手下去開發貨車/搬運車產品,才會知道有很多的規格要克服,零件要找尋,甚至要請機械廠>畫圖>打樣>組裝>修改>再測試…等等。從原本的規格制定到實際製作,還是有很多的變動!
